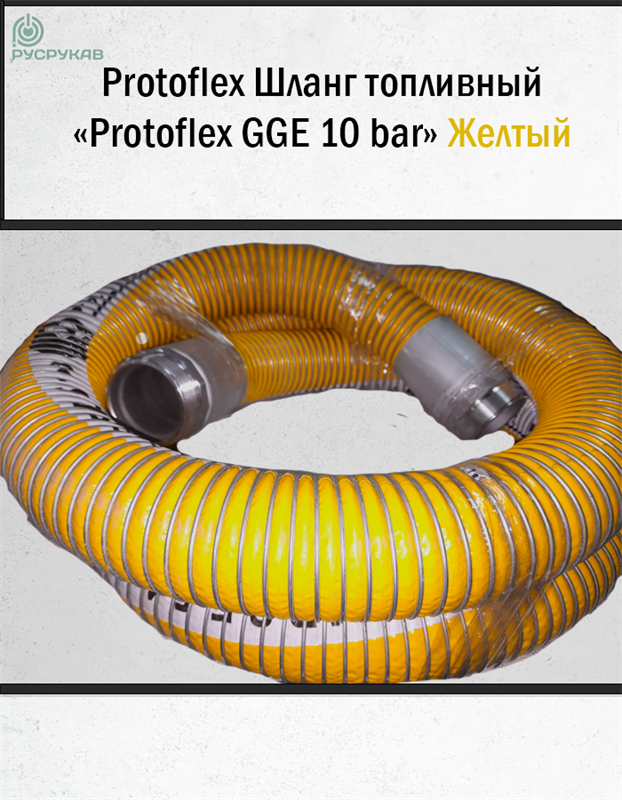

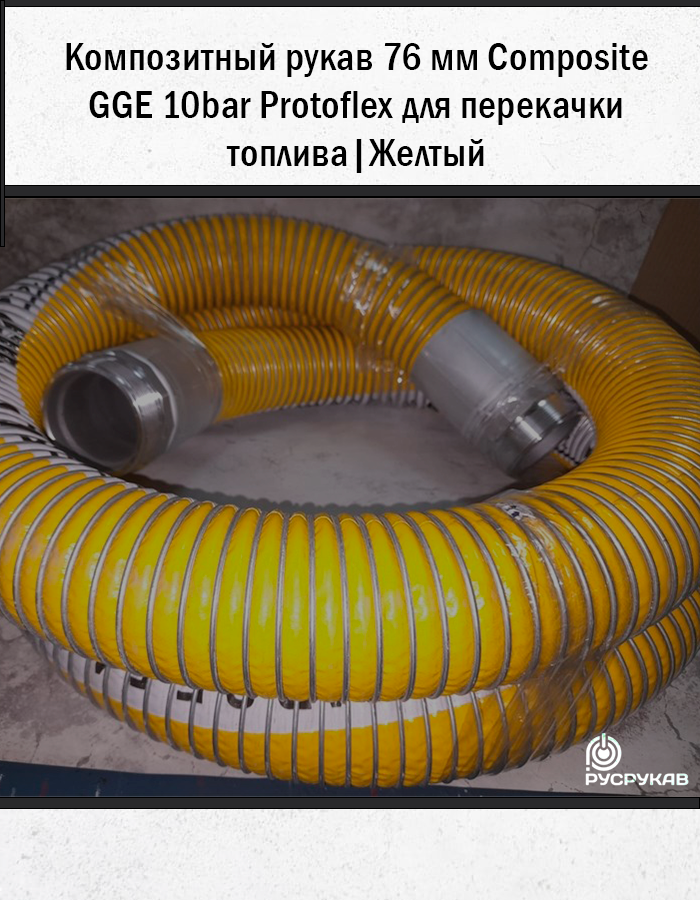

КОМПОЗИТНЫЙ РУКАВ "PROTOFLEX GGE"

ОПИСАНИЕ

Многослойный термопластичный шланг для перекачки нефтепродуктов и минеральных масел. Изготовлен из полипропиленовых, полиэтиленовых и полиэфирных пленок с полипропиленовыми тканями. Внешнее покрытие - полиэфирная ткань с поливиниловым покрытием, атмосферостойкое и износостойкое.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр	от 1" до 4" (25-102 мм)
Рабочее давление	10 бар
Разрывное давление	50 бар
Температурный диапазон	от -50°C до +80°C
Коэффициент безопасности	14 бар - 4:1, 10 бар - 5:1
Электрическое сопротивление	<10⁶ Ω
Вакуум	0.9 бар

КОНСТРУКЦИЯ

Внутренний слой: полипропиленовая пленка
Наружный слой: полипропиленовая пленка с покрытием из пластифицированного ПВХ
Усиление: гальванические стальные пружины (внутреннее и наружное)

ТАБЛИЦА ПАРАМЕТРОВ

Диаметр (дюймы)	ID (мм)	WP (бар)	BP (бар)	Вес (кг/м)
1"	25	16	80	0.9
1 1/2"	38	10	40	1.23
2"	51	10	40	1.66
2 1/2"	65	10	40	2.10
3"	76	10	40	2.53
4"	102	10	40	4.10

ПРИМЕНЕНИЕ

Рукава Protoflex GGE используются для комплектации бензовозов заводов:

ГРАЗ
Фокстанк
Бонум
ПАО «Роснефть»
АО «ГАЗПРОМ»

Примечание: Рукава изготавливаются любой длины и диаметра. Обеспечиваем полный спектр быстроразъемных соединений и фитингов.

Вакуум бар

0,9
Давление на разрыв, бар

50
Давление рабочее, бар

10
Диаметр внутренний, мм

76
Коэффициент безопасности

5:1
Производитель

Protoflex
Состав. Внутренний слой

многослойный полипропилен/полиамид
Состав. Наружный слой

полипропилен, стойкий к истиранию и метеоусловиям
Температура окр. среды

-40°C до +80°C
