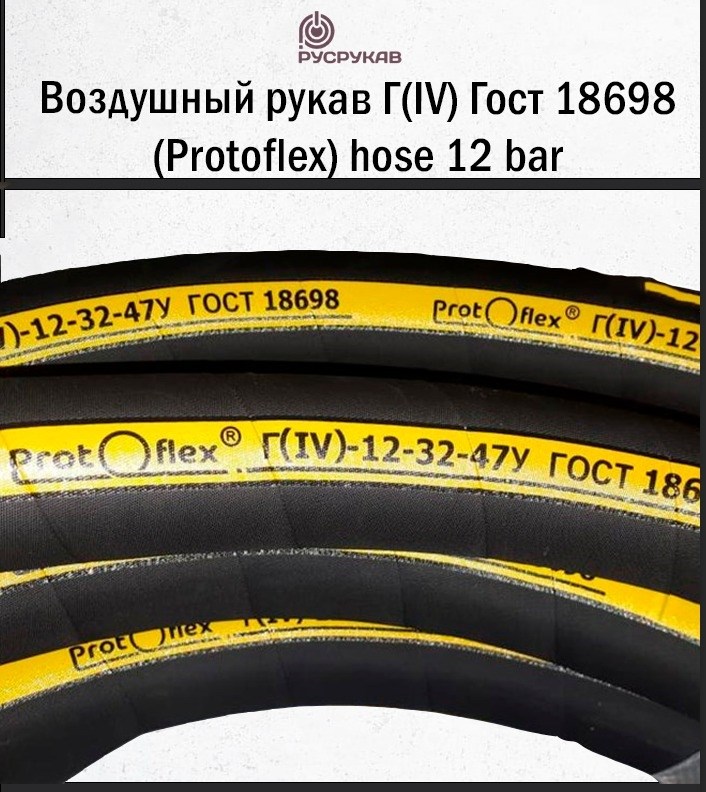

Воздушный рукав Г(IV) Гост 18698 (Protoflex) hose 12 bar

Пневматические рукава для сжатого воздуха применяются в различных отраслях промышленности, их можно встретить в сельском хозяйстве, в дорожно-строительной сфере, в химической промышленности и даже в быту.
Основное применение – это подача под давлением от компрессора сжатого воздуха, газа или воды. В качестве примера можно привести отбойный молоток, который работает от сжатого воздуха. Но их также применяют для подачи воды и других неагрессивных жидкостей.

Применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.
Класс: Б (I); В (II); ВГ (III); Г (IV); П (VII); Ш (VIII); Пар-2 (X), Пар-1(Х).
Рабочая среда:
Б(I) – бензины, керосины, минеральные масла на нефтяной основе;
В(II) – вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты);
ВГ(III) – горячая вода;
Г(IV) – воздух, углекислый газ, азот и другие инертные газы;
П(VII) – пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода);
Ш(VIII) – абразивные материалы (песок от пескоструйных аппаратов), слабощелочные и слабокислые растворы для штукатурных и малярных работ;
Пар-2(X) – насыщенный пар;
Пар-1(Х) – насыщенный пар.
Рукава классов Пар-1(Х) и Пар-2(X) отличаются типовыми номиналами рабочего давления и набором типовых внутренних и внешних диаметров.
Рукава классов Б(I); В(II); Ш(VIII); П(VII) – имеют 3-х кратный запас прочности.
Рукава классов ВГ(III); Г(IV); Пар-2 (Х); Пар-1(Х) – имеют 5-ти кратный запас прочности.

Температура °С работоспособности климатических модификаций рукавов:

Пример условного обозначения:
Рукав Б (I) – 10 – 50 – 64 ХЛ 10м ГОСТ 18398-79 , где
Б(I) – класс (рабочая среда – бензины, керосины, минеральные масла на нефтяной основе);
10 – рабочее давление (кгс/см2);
50 – внутренний диаметр (мм);
64 – наружный диаметр (мм);
ХЛ – климатическое исполнение;
10м – длина рукава.
