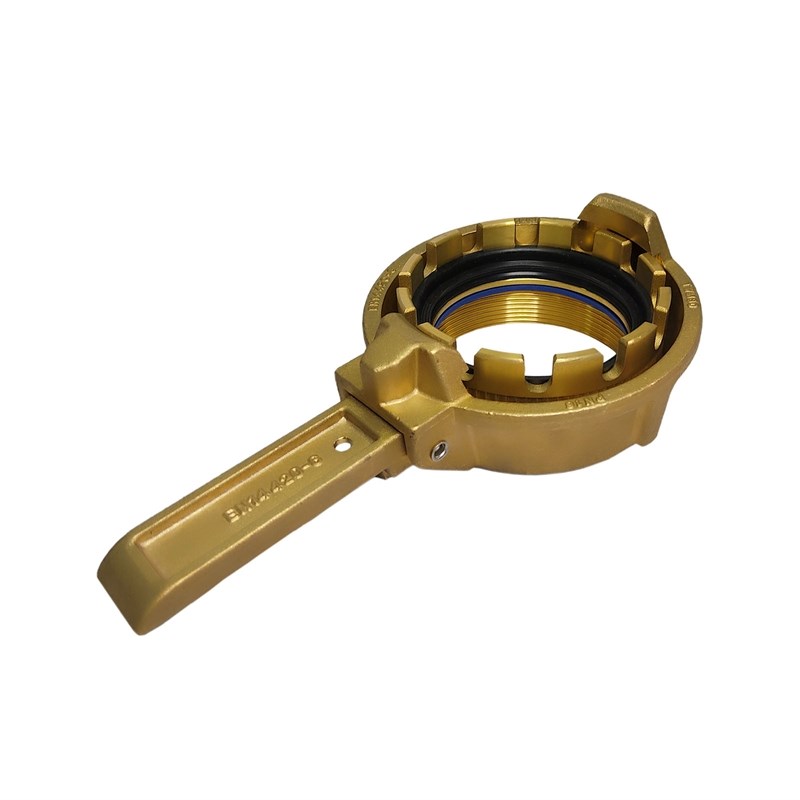

Танкваген МК соединение с рычагом внутренняя резьба BSP

Быстроразъемное соединение TW используются для присоединения рукавов, трубопроводов к резервуарам, автоцистернам, танк-контейнерам в нефтеперерабатывающей, химической промышленности и в сельском хозяйстве. БРС TankWagen  используется при работе с нефтепродуктами, бензином, керосином, дизельным топливом и с различными химическими веществами при перекачке из резервуаров, железнодорожных и автоцистерн.

 Быстроразъемное соединение TankWagen также называют евросоединением, так как его конструкция соответствует европейским стандартам EN 14420-6 и DIN 28450.

Конструкция, принцип работы

Соединение TW состоит из муфты MK (розетки) с внутренней резьбой и адаптера VK (штуцера) с внутренней резьбой. Муфта MK состоит из двух частей: короны с внутренней резьбой и накидной рукоятки LR. Для закрытия муфты MK используют заглушку VK, а для закрытия адаптера VK – крышку MB. Еcли надо соединить рукава, то используют штуцер с наружной резьбой под шланг SM, который вкручивается в часть MK или VK. Вариант соединения со штуцером SM в комплекте с адаптером VK называется VKS, с короной муфты MK – MKS.

Соединение частей MK и VK происходит за счет стыковки их друг с другом и поворота рукоятки LR для герметизации соединения. Закрытие рукоятки LR блокирует проворачивание и предохраняет БРС TankWagen от разъединения.

Материалы и применение

 Детали муфты, имеющие прямой контакт с транспортируемыми веществами, изготавливаются из нержавеющей стали и латуни:

• Латунь. Не проводит искру, муфты из латуни применяются в нефтехимической промышленности, в транспортировке нефтепродуктов в авто и железнодорожных цистернах, нефтехранилищах, АЗС, сельском хозяйстве. Материал уплотнений для муфт из латуни — маслобензостойкий NBR.

Соединение TW рекомендуется использовать из одного материала, и не сочетать латунь и нержавеющую сталь, т.к. они являются гальванической парой, что приведет к быстрой коррозии соединения.

Крышки и заглушки для муфт изготавливаются из алюминия, нержавеющей стали AISI 316 и латуни.

Преимущества соединения TankWagen:

• Высокая надёжность: стабильность соединения, герметичность и искробезопасность.

• Простое и быстрое соединение без инструментов.

• Универсальность применения во всех отраслях промышленности.

• Высокая производительность благодаря большому размеру проходного сечения и работе под давлением (до 16 бар).

• Температурный режим эксплуатации: от – 40 °С до + 120 °С.

Технические характеристики

С помощью соединения TankWagen перекачиваются большие объемы рабочих жидкостей, поэтому их поставляют в 3-х крупных размерах: 2", 3" и 4" (50мм, 80 мм, 100 мм).
